Буксир Bélier в Марселе (18.06.2014):
Прикреплённые файлы:



RU Черномор™ #08.07.2014 14:32
+
+1
-
edit


Черномор™
ChernomorStelth

аксакал
★★☆
Облик новой версии Говинд, Gowind 1000
На выставке Balt Military Expo в Гданьске в конце июня.


Примечательна также кормовая часть.
И мины ;)

Gowind 1000 в сравнении с нынешним "л'Адруа" - поболее:
- длина 80 м
- водоизмещение 1500 т
- скорость до 30 (у прежнего - 21)
- экипаж - 44
- дополнительно до 12 чел десанта
- спаренная ПУ для Exocet MM40
- АУ 76 мм
- возможность для установки VL Mica
- вертолет до 10 тонн
- БЛА

RU bugor337 #20.09.2014 13:38  @Черномор™#08.07.2014 14:32
+
-
edit


bugor337

опытный

Уважаемые Форумчане! Ищу более-менее крупное фото антенны РЛС УО, которая была установлена в кормовой части надстройки крейсера-вертолетоносца R97 «Jeanne d,Arc». Фото самой антенны и место ее установки на левом фото отмечено эллипсом.
Нашел одно, однако его внешний вид не полностью меня устраивает. Если бы такое, но в целом виде. Спасибо.
Прикреплённые файлы:
Копия pict0091.jpg (скачать) [1024x606, 73 кБ]




UA Lom4ik #20.09.2014 15:26  @Черномор™#08.07.2014 14:32
+
-
edit


Lom4ik

опытный

Черномор™> Облик новой версии Говинд, Gowind 1000
Черномор™> На выставке Balt Military Expo в Гданьске в конце июня.


Ой, как на нашего "Буншу" похож ;) проект 22160
Прикреплённые файлы:


 22
RU Черномор™ #20.09.2014 15:50  @bugor337#20.09.2014 13:38
+
-
edit


Черномор™
ChernomorStelth

аксакал
★★☆
bugor337> Нашел одно, однако его внешний вид не полностью меня устраивает. Если бы такое, но в целом виде. Спасибо.

Тут смотри еще

Photos

Photos du Porte-hélicoptères Jeanne d'Arc // www.netmarine.net




RU Черномор™ #20.09.2014 16:01  @bugor337#20.09.2014 13:38
+
+1
-
edit


Черномор™
ChernomorStelth

аксакал
★★☆
bugor337> Нашел одно, однако его внешний вид не полностью меня устраивает. Если бы такое, но в целом виде. Спасибо.

Название этой РЛС DRBC-32A (Thomson-CSF DRBC 32A/B)


Это сообщение редактировалось 20.09.2014 в 16:07
20.09.2014 20:40, bugor337: +1: Уважаемый Черномор, даже не мечтал!!!
RU bugor337 #20.09.2014 20:37  @Черномор™#20.09.2014 16:01
+
+1
-
edit


bugor337

опытный

Черномор™> Название этой РЛС DRBC-32A (Thomson-CSF DRBC 32A/B)

Уважаемый Черномор! Нет слов, нет слов!!! Но маленькая загвоздка. Я знаю эту РЛС как DRBV-31B. Установлена была на авм «Клемансо». Однако полной уверенности в этом у меня нет. На крв «Жанна Д,Арк», на надстройке с правого и левого бортов стоят, это точно, DRBC-32A. Если у Вас есть доказательства, что на представленном Вами фото точно, как Вы ее назвали, DRBC-32A/B будьте так добры, поделитесь инфой. Буду весьма благодарен.

P.S. небольшая поправка. То, что названо DRBV-31B, это DRBC-32B.

Это сообщение редактировалось 11.11.2014 в 16:09
RU Черномор™ #20.09.2014 22:14  @bugor337#20.09.2014 20:37
+
+2
-
edit


Черномор™
ChernomorStelth

аксакал
★★☆
Черномор™>> Название этой РЛС DRBC-32A (Thomson-CSF DRBC 32A/B)
bugor337> Уважаемый Черномор! Нет слов, нет слов!!! Но маленькая загвоздка. Я знаю эту РЛС как DRBV-31B. Установлена была на авм «Клемансо». Однако полной уверенности в этом у меня нет. На крв «Жанна Д,Арк», на надстройке с правого и левого бортов стоят, это точно, DRBC-32A. Если у Вас есть доказательства, что на представленном Вами фото точно, как Вы ее назвали, DRBC-32A/B будьте так добры, поделитесь инфой. Буду весьма благодарен.

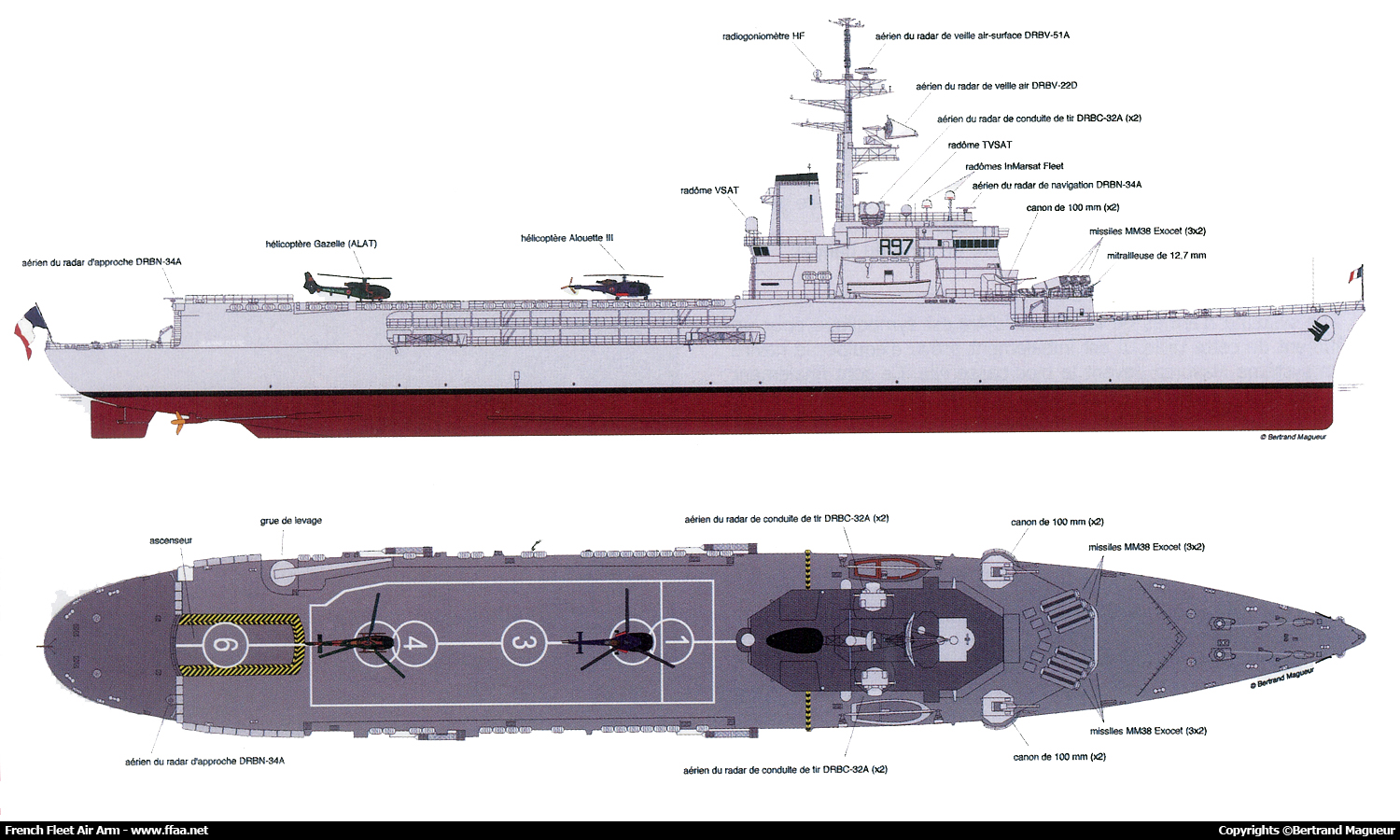

Ну, например, на этой схеме видно размещение антенн на авв Жанна д'Арк.
Хотя видел я и на других аналогичных рисунках сегодня.


Далее начнем с того, что насколько я ;) понимаю французский,

- DRBV-31 - РЛС ОНЦ/навигации ("V", radar de Veille surface et navigation);
- DRBC - РЛС УО ("C", radar de Сonduite de tir ).

Вот она (РЛС УО) на фр УРО типа F-70 "Жорж Леги" в модификации (очевидно) DRBC-32D

Если вспомните внешний вид отечественных антенн того времени, то согласитесь, что внешний вид у ОНЦ и УО аналогичен французским.
И спутать облик УО с ОВЦ или ОНЦ невозможно.

А вот аналогичная УО (33-я DRBC) вместе с ОВЦ (26-я DRBV) .
Новороссийск, заход фр Жан Бар

А вот место (выше, на мачте) и иной внешний вид упоминаемой вами ошибочно DRBV-31 на эсминце Jaureguiberry (источник этой инфографики - весьма уважаемый французский военно-морской справочник (им официально пользуются ВМС Франции) Flottes de Combat.

******

И еще вопрос:
Что за увлечение у вас радиолокационными станциями?
С чем связан интерес?



И одна интересная деталь.
С некоторого времени на месте этой РЛС УО
стоит антенна VSAT (спутниковая?)

А здесь - с РЛС DRBC

Это сообщение редактировалось 20.09.2014 в 23:47
RU Черномор™ #21.09.2014 00:18  @bugor337#20.09.2014 20:37
+
-
edit

RU bugor337 #22.09.2014 19:04  @Черномор™#20.09.2014 22:14
+
-
edit


bugor337

опытный

Черномор™> Ну, например, на этой схеме видно размещение антенн на авв Жанна д'Арк.
Черномор™> А вот место (выше, на мачте) и иной внешний вид упоминаемой вами ошибочно DRBV-31 на эсминце Jaureguiberry (источник этой инфографики - весьма уважаемый французский военно-морской справочник (им официально пользуются ВМС Франции) Flottes de Combat.


Уважаемый Черномор™! Относительно весьма уважаемых и даже в какой-то степени авторитетных источников у меня особое мнение. Появилось оно не на пустом месте, а в результате длительной работы с этими самыми источниками. И и-и-стетственно, чтобы не быть голословным привожу один из примеров. Надеюсь то такой источник как «JANAS FAITHING SHIPS» для Вас является авторитетным изданием. Привожу пример из этого справочника издания 2012-2013 годов, хотя эта ошибка кочует из книги в книгу вот уже с 2005 года. Просто об этой ошибке в справочниках более ранних изданий у меня информации нет. Эту ошибку я заметил именно в справочнике издания 2005 года. На фото красной линией выделена фраза:
Thomson-CSF DRBV-51C J-band (for Crotale).
Надеюсь, для Вас не секрет, что Crotale зенитный комплекс, и управляет им РЛС «Castor-2J»? В конце концов, пусть что угодно управляет, но только не РЛС обнаружения воздушных и надводных целей DRBV-51C, фото которой, от уважаемого Вованыч_1977, предлагаю. Считаю, что такой ляп для такого солидного издания – это нечто-о-о-!!!
А Вы, уважаемый Черномор™, показываете мне какой-то рисунок, и говорите, что это из уважаемого справочника.


RU bugor337 #22.09.2014 19:38  @Черномор™#20.09.2014 22:14
+
-
edit


bugor337

опытный

Черномор™> - - DRBC - РЛС УО ("C", radar de Сonduite de tir ).

Относительно Сonduite у меня разногласий с Вами нет, просто я расшифровываю эту последнюю букву в абревиатуре «DRBC» как Canone.

Черномор™> Вот она (РЛС УО) на фр УРО типа F-70 "Жорж Леги" в модификации (очевидно) DRBC-32D

Уважаемый Черномор™, Вы здесь немножко не правы. Это чистейшая DRBC-32A. Предлагаю Вам вырезк из JANES WEAPON SYSTEN 1983-184 где говорится о РЛС DRBC-32 и ее модификациях. Представляю так же машинописный текст для облегчения перевода (что если у Вас есть нормальный переводчик, а не ПРОМТ как у меня).
Т.е. получается, что на Вашем фото антенна не DRBC-32D фр УРО типа F-70 "Жорж Леги", а РЛС DRBC-32A крв «Жанна д,Арк», которые у нее установлены по обоим бортам надстройки. См. Ваши же фото где Вы говорите: «С некоторого времени на месте этой РЛС УО стоит антенна VSAT (спутниковая?)»

The DRBC-32 designation embraces a family of I/J-band fire control radars of which there are at least fire variants (denoted by suffix letters running from “A” to “E”) in use in French Navy ships, and which are associated with a variety of director units. The latter may or may not include optical direction facilities. Weapons associated with these directors normally are either 100mm or 57mm guns. A stabilised mount is usual for DRBC-32 installations out, in all but the DRBC-32A the radar dish is protected by a radome attached to the antenna assembly.
Обозначение DRBC-32 охватывает семью радаров контроля за огнем I/J-band, из которых есть, по крайней мере, разновидности огня (обозначены письмами о суффиксе, бегущими от до “E”) в использовании во французских морских судах, и которые связаны со множеством единиц директора. Последний может или, возможно, не включает оптические средства руководства. Оружие, связанное с этими директорами обычно, является или 100-миллиметровым или 57-миллиметровым оружием. Устойчивая гора обычна для установок DRBC-32, во всех кроме DRBC-32A, радарное блюдо защищено обтекателем антенны радиолокационной станции, приложенным к собранию антенны.

The “A” model as seen on the helicopter-cruiser “Jeanne d,Arc” has exposed circular reflector and feed assemblies. However the DRBC-32A as seen on anti-submarine T47 class escorts do have a protective radome for thr antenna. The “Aconit” anti-submarine corvette is fitted with the DRBC-32B. The C70 class corvettes the “Colbert”and “Duperre” have the DRBC-32C and the only known DRBC-32D installation the “Tourville” The A69 class of “Avisos” are fitted the DRBC-32E.
“A” модель как замечено на вертолетном крейсере ““Jeanne d,Arc” выставила круглый отражатель и собрания подачи. Однако у DRBC-32A как замечено на противолодочных эскортах класса T47 действительно есть защитный обтекатель антенны радиолокационной станции для антенны. Противолодочный корвет “Aconit” оснащен DRBC-32B. Корветы класса C70 у "Кольбера" и “Duperre” есть DRBC-32C и единственная известная DRBC-32D установка “Tourville” класс A69 "Авизо", приспособлены DRBC-32E.


Это сообщение редактировалось 22.09.2014 в 20:23
RU bugor337 #22.09.2014 19:49  @bugor337#22.09.2014 19:38
+
-
edit


bugor337

опытный

Черномор™>> Вот она (РЛС УО) на фр УРО типа F-70 "Жорж Леги" в модификации (очевидно) DRBC-32D

Все РЛС DRBC-32-C, -D, E - имеют одинаковую антенну
И как сказано в Джейне, РЛС DRBC-32D нес только эм «Турвиль»,
Прикреплённые файлы:


RU bugor337 #22.09.2014 20:15  @Черномор™#20.09.2014 22:14
+
+5
-
edit


bugor337

опытный

Черномор™> Что за увлечение у вас радиолокационными станциями? С чем связан интерес?
Черномор™> С некоторого времени на месте этой РЛС УО стоит антенна VSAT (спутниковая?)

Уважаемы Черномор™ на второй Ваш вопрос о спутниковой антенны лучше всего, я думаю дали бы ответ те, кто установил эту спутниковую антенну. Но если вспомнить для чего устанавливают РЛС УО, и посмотреть фото крв «Жанна д,Арк» за 2004 год, когда корабль посетил Санкт-Петербург, можно заметить отсутствие кормового 100-мм орудия, которое там было установлено изначально. А раз нет орудия, то вопрос: Зачем РЛС? Видимо, сразу же после визита, антенна уже не нужной РЛС DRBC-32B была заменена на более нужный, к тому времени, девайс.
А по первому вопросу, что можно сказать. В свое время мне выпала честь проходить службу на хорошем корабле «Закарпатье». Был такой на Северном флоте. Там мне приходилось заниматься в т.ч. и распознаванием типов РЛС по внешнему виду антенных устройств. Так привычка и прижилась. В 91 году сделал последнее море. И вот на пенсии копаюсь в историях развития радиолокационных систем от WW-II и до, примерно 90-х годов. Интересно, знаете ли батенька. В том была моя жизнь, хочу пожить в ней еще.

Это сообщение редактировалось 11.11.2014 в 15:47
RU Черномор™ #22.09.2014 20:43  @bugor337#22.09.2014 20:15
+
+1
-
edit


Черномор™
ChernomorStelth

аксакал
★★☆
bugor337> А по первому вопросу, что можно сказать. В свое время мне выпала честь проходить службу на хорошем корабле «Закарпатье». Был такой на Северном флоте. Там мне приходилось заниматься в т.ч. и распознаванием типов РЛС по внешнему виду антенных устройств. Так привычка и прижилась. В 91 году сделал последнее море. И вот на пенсии копаюсь в историях развития радиолокационных систем от WW-II и до, примерно 90-х годов. Интересно, знаете ли батенька. В том была моя жизнь, хочу пожить в ней еще.

Ну, тогда мне с вами по пути ;)
Служил я примерно там же и в той же области "военной науки" :D

Только ближе к стратегическим вопросам.

RU Черномор™ #22.09.2014 20:53  @bugor337#22.09.2014 19:04
+
+1
-
edit


Черномор™
ChernomorStelth

аксакал
★★☆
bugor337> А Вы, уважаемый Черномор™, показываете мне какой-то рисунок, и говорите, что это из уважаемого справочника.
bugor337> Thomson-CSF DRBV-51C J-band (for Crotale).
bugor337> Crotale зенитный комплекс, и управляет им РЛС «Castor-2J»

Вы меня не совсем поняли.
Я лишь сказал (не вдаваясь в радиолокацию и Кроталь/НавальКроталь), что наличие буквы "V" в аббревиатуре французской РЛС означает, что она не управляет огнем арткомплекса, а предназначена для ОВЦ/ОВНЦ.

Поэтому ранее вами заявленное название для кормовой РЛС управления огнем артиллерии как DRBV-51 ошибочно и не соответствует реальности.

Ну, а то, что Кроталь - ЗРК, я, ессно, знаю.

Но столь глубокой любви к радарам, как вы, я не испытываю, поэтому разбирал ваш вопрос я поверхностно и отметил лишь ваши ошибочные суждения, основываясь сугубо на своих знаниях французского языка (не углубляясь в детали распространения волн и облика станций).
С ув.

RU bugor337 #23.09.2014 11:13  @Черномор™#22.09.2014 20:53
+
+1
-
edit


bugor337

опытный

Черномор™> Поэтому ранее вами заявленное название для кормовой РЛС управления огнем артиллерии как DRBV-51 ошибочно и не соответствует реальности.
bugor337> Уважаемый Черномор! Нет слов, нет слов!!! Но маленькая загвоздка. Я знаю эту РЛС как DRBV-31B.


Уважаемый Черномор! Вы конечно правы, действительно нет слов. Это непростительная ошибка, обозначить стрельбовую РЛС абревиатурой РЛС общего обнаружения. Согласен, маху дал. Но у меня есть смягчающее обстоятельство. Надеюсь, Высокий суд примет его. Чувство высочайшей эйфории овладевшее мной в тот момент, когда я осознал, что являюсь обладателем фото антенны РЛС DRBC-31B, прекрасного фото, видимо и стало причиной затуманивания мозгов. В результате я даже не удосужился проверить текст поста, и в результате куча постов с пререканиями. Одно радует - пообщались хорошо. Благодарю Вас.

27.09.2014 19:22, Черномор™: +1: Взаимно
RU Черномор™ #27.09.2014 19:24
+
+1
-
edit


Черномор™
ChernomorStelth

аксакал
★★☆
Система военно-морских учебных заведений и учебных частей/подразделений ВМС Франции и их расположение


RU Крымчанин 333 #28.09.2014 17:52
+
+1
-
edit


Крымчанин 333

втянувшийся

Третий фрегат FREMM завтра выйдет на ходовые испытания
28.09.14 Третий французский фрегат FREMM завтра выйдет на ходовые испытания - Военный паритет
А у нас только первый (Горшков) готовят к испытаниям :(
Прикреплённые файлы:


 28.028.0
KG k_wal #28.09.2014 18:13  @Крымчанин 333#28.09.2014 17:52
+
+3
-
edit


k_wal

опытный

К.3.> Третий фрегат FREMM завтра выйдет на ходовые испытания
К.3.> А у нас только первый (Горшков) готовят к испытаниям :(
Сравнили - их то революция давно была. :D
И нет отсюда пути назад, как нет следа за кормой ...(Ал.Городницкий)  32.0.1703.12432.0.1703.124
+
-
edit


bugor337

опытный

Уважаемые форумчане! Ищу фото крейсера С611 «Colbert» того времени когда он был еще без кормовой ракетной установки, т.е еще с пушками на корме. Вид желателен с кормы. А так же фото фр Commandante Riviere class (любой из них), но только с кормы. Спасибо.

Это сообщение редактировалось 29.09.2014 в 19:29
+
+2
-
edit


lowlow

втянувшийся

bugor337> Уважаемые форумчане! Ищу фото крейсера С611 «Colbert» того времени когда он был еще без кормовой ракетной установки, т.е еще с пушками на корме. Вид желателен с кормы. А так же фото фр Commandante Riviere class (любой из них), но только с кормы. Спасибо.
C-611 Colbert и F-725 Victor Schoelcher
Прикреплённые файлы:



 32.032.0
RU Фагот #03.10.2014 08:44
+
+1
-
edit


Фагот

координатор
★★☆
Французы посылают в Персидский залив фрегат ПВО "Жан Бар". Вероятнее всего он будет использоваться для контроля воздушного пространства и управления операциями французских воздушных сил над Ираком, а выбор именно этого корабля обусловлен наличием на его борту трехкоординатной РЛС Smart S Mk2 фирмы Thales, установленной во время модернизации в 2012 году. Последняя способна обнаруживать воздушные цели на расстоянии до 250 км и отслеживать до 750 целей одновременно.

Pourquoi une frégate anti-aérienne dans le Golfe ? - Air et Cosmos

L'Etat-major des armées a annoncé hier le déploiement dans le Golfe d'une frégate anti-aérienne en renfort de l'opération Chammal. La Marine nationale a confi... // www.air-cosmos.com

 37.0.2062.11737.0.2062.117
