kkg1960 #20.07.2018 21:01 @Evgen#20.07.2018 17:17

kkg1960

аксакал

★

kkg1960>> Короткие гладкоствольные пушки, ок. 85-мм, стрелявшие картечью.
Evgen> А толщина стенок, стандартная или тонкостенные?

НАУКА МОРСКОЙ АРТИЛЛЕРИИ капитана Ильина, 1846 г. В сети свободно.

Flint #21.07.2018 08:55 @kkg1960#20.07.2018 21:01

+2

Flint

втянувшийся

kkg1960>>> Короткие гладкоствольные пушки, ок. 85-мм, стрелявшие картечью.
Evgen>> А толщина стенок, стандартная или тонкостенные?
kkg1960> НАУКА МОРСКОЙ АРТИЛЛЕРИИ капитана Ильина, 1846 г. В сети свободно.

Могу еще рекомендовать ПРАКТИЧЕСКАЯ МОРСКАЯ АРТИЛЛЕРИЯ того же капитана Ильина, 1841 г. с весьма полезными таблицами. Чтобы не искать в сети, даю ссылку на папку, где обе книги плюс атлас чертежей к Науке морской артиллерии:

Как обновить браузер, чтобы использовать Google Диск - Cправка - Google Диск

Для работы Google Диска необходим поддерживаемый браузер. Что такое браузер, какой браузер вы используете и как // drive.google.com

GriLuk #22.07.2018 20:55 @Flint#21.07.2018 08:55

GriLuk

втянувшийся

☆

Тяжелый обогащенный уран тогда еще не пользовали, поэтому 20 фунтов ядра соответствовало калибру где-то 5.75", что больше 85мм .
Gunnade - карронада с пониженным центром тяжести, т.е., скорее всего, не на колесах, а на катках.
20-ти фунтовая пушко-карронада - несколько нестандартный размер или я ошибаюсь?

Flint> Могу еще рекомендовать...

Отец кормит сыночка:
- Ешь кашку, Моня, пися большая вырастет
Сара, выныривая из кухни:
- Сам бы пожрал

Из-за первой страницы этого топика вспомнилось, что-ли?

Mitry #02.08.2018 12:46

+2

Mitry

аксакал

★★

Mitry:
#1299264
Брейтфус Л. Организации и первого года деятельности спасательных станций на Мурмане. -С.-Петербург. 1904. 58 с.

Глава 2. Заказ ботов-крейсеров в южной Норвегии и описание их
(есть чертежи с теорией)

[

GOLF_stream #31.08.2018 13:39

GOLF_stream

аксакал

★☆

Нет ли у кого чертежей яхты "Чаечка" 1891г. верфи Эша?
Приятель строит реплику. В одиночку.

Яхта "Чаечка" 1891

«Чаечка» - гоночная яхта в 1,5 балла, построена по чертежу В.В. Шталя на верфи Г.В. Эша для В.А. Олсуфьева. Самая малая яхта для морских плаваний, делала осенью переходы из С.-Петербурга в Гельсингфорс и Ревель. В море ходила под уменьшенной парусностью. (Г.В. Эш, Руководство для любителей парусного // vk.com

«Чаечка» реплика - Деревянное судостроение

Страница 1 из 19 - «Чаечка» реплика - отправлено в Деревянное судостроение: Начинаю новую стройку. Так как технология для меня новая, очень рассчитываю на дельные советы форумчан, почему и завел данную тему . Оригинальная «Чаечка» была построена в начале 90-х годов 19-го века по чертежу В.В. Шталя на верфи Г.В.Эша. Несмотря на свои малые размеры, считалась пригодной для морских плаваний и «делала осенью переходы из С.-Петербурга в Гельсингфорс и Ревель». Предполагается построить макс... // forum.katera.ru

shhturman #01.09.2018 17:26 @Mitry#02.08.2018 12:46

+1

shhturman

аксакал

★★

Mitry> Глава 2. Заказ ботов-крейсеров в южной Норвегии и описание их
Mitry> (есть чертежи с теорией)
Mitry> https://b.radikal.ru/b02/1807/b1/3d37d380ac39t.jpg[
Добрый день, уважаемые коллеги.
Рискую всколыхнуть наш "тихий пруд", но чертежи спасательных крейсеров для Мурманской станции в данной книге не соответствуют тем, которые реально были построены. Есть такой альбомчик Российского Императорского общества спасения на водах, так вот там приводятся чертежи именно построенных спасательных сторожевых ботов-крейсеров, построенных в количестве всего 2х штук.

Вованыч #01.09.2018 20:24 @shhturman#01.09.2018 17:26

Вованыч

старожил

★★★☆

shhturman> там приводятся чертежи именно построенных спасательных сторожевых ботов-крейсеров, построенных в количестве всего 2х штук.

ЕМНИП вроде в "Гангуте" статья была...

shhturman #01.09.2018 21:24 @Вованыч#01.09.2018 20:24

shhturman

аксакал

★★

shhturman>> там приводятся чертежи именно построенных спасательных сторожевых ботов-крейсеров, построенных в количестве всего 2х штук.
Вованыч> ЕМНИП вроде в "Гангуте" статья была...
Была, но там, по-моему, тоже ошибка в чертеже.

Webber Tom #05.09.2018 13:16 @GOLF_stream#31.08.2018 13:39

Webber Tom

новичок

G.s.> Нет ли у кого чертежей яхты "Чаечка" 1891г. верфи Эша?
G.s.> Приятель строит реплику. В одиночку.
G.s.> Яхта "Чаечка" 1891 | ВКонтакте
G.s.> http://forum.katera.ru/index.php?/topic/47504-chaechka-replika/

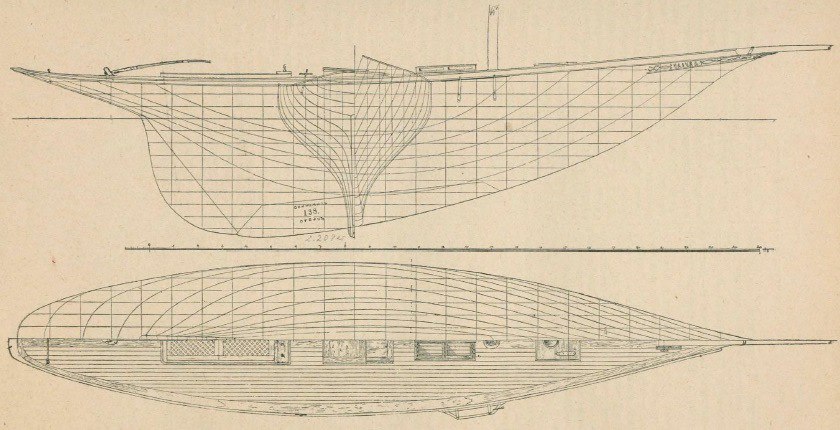

G.s.> https://pp.userapi.com/c824602/v824602237/f09b7/_4chtDbkzgw.jpg

У Алексея Логинова есть, он ее в автокаде рисовал.

GOLF_stream #06.09.2018 10:38 @Webber Tom#05.09.2018 13:16

GOLF_stream

аксакал

★☆

W.T.> У Алексея Логинова есть, он ее в автокаде рисовал.

Спасибо.
А как с ним связаться? Почту этот сайт не отправляет, а личных сообщений не нашел.

Это сообщение редактировалось 06.09.2018 в 23:19

Webber Tom #07.09.2018 14:13 @GOLF_stream#06.09.2018 10:38

Webber Tom

новичок

W.T.>> У Алексея Логинова есть, он ее в автокаде рисовал.
G.s.> Спасибо.
G.s.> А как с ним связаться? Почту этот сайт не отправляет, а личных сообщений не нашел.

dgi_dgi

mail.ru
По этой почте я с ним связывался последний раз
или мне напишите alfer07

gmail.com

Это сообщение редактировалось 07.09.2018 в 14:22

anb1911 #15.09.2018 19:43 @Webber Tom#07.09.2018 14:13

+3

anb1911

втянувшийся

Если кого то интересует английские чертежи в большом формате, то можете скачать отсюда

Category:Ship plans of the Royal Museums Greenwich - Wikimedia Commons

The following 200 files are in this category, out of 3,525 total. // commons.wikimedia.org

АМГ1963 #18.09.2018 16:12 @anb1911#15.09.2018 19:43

АМГ1963

Der russische Übermensch

★★

anb1911> Если кого то интересует английские чертежи в большом формате
Спасибо, Алексей! Скачал несколько интересных для меня чертежей. Например, пару бригантин - "Childers" и "Scout", и бриг "Orestes". К тому же на чертеже "Scoutа" есть табличка с размерами рангоута.

anb1911 #18.09.2018 23:29 @АМГ1963#18.09.2018 16:12

anb1911

втянувшийся

anb1911>> Если кого то интересует английские чертежи в большом формате
АМГ1963> Спасибо, Алексей! Скачал несколько интересных для меня чертежей. Например, пару бригантин - "Childers" и "Scout", и бриг "Orestes". К тому же на чертеже "Scoutа" есть табличка с размерами рангоута.

Александр, не за что, я просто наткнулся на них случайно, благодарить надо того кто это выложил!

АМГ1963 #19.09.2018 19:05 @anb1911#18.09.2018 23:29

АМГ1963

Der russische Übermensch

★★

anb1911> Александр, не за что, я просто наткнулся на них случайно
Конечно, ранее превью этих чертежей были выложены на сайте архива.
Некоторое время я там легко находил поиском интересующие меня разнообразные шлюпы. Потом это стало невозможно. Наверно, изменилась политика доступности к материалам архива анонимных пользователей, и (или) настройки их сайта.

Прикреплённые файлы:

Childers (1778) ZAZ7929.jpg (скачать) [1280x421, 154 кБ]

АМГ1963 #27.09.2018 09:08 @anb1911#18.09.2018 23:29

+1

АМГ1963

Der russische Übermensch

★★

anb1911> Александр, не за что, я просто наткнулся на них случайно, благодарить надо того кто это выложил!

На Мире моделей в топике про шлюп "Надежда" была выложена еще одна ссылка на файлы чертежей NMM Category:Ship plans of the Royal Museums Greenwich - Wikimedia Commons
Номенклатура чертежей по ссылке - отличается от предложенной выше. Попробовал поэкспериментировать в окне поиска - к словам про чертежи добавил бриг, и бригантина. Нашел еще несколько интересных мне чертежиков в большом разрешении.Например - переоборудование куттера в маленький бриг Rambler https://upload.wikimedia.org/.../9/9b/Rambler_%281796%29_RMG_J5123.png

Прикреплённые файлы:

Rambler (1796) ZAZ4513.jpg (скачать) [1280x454, 133 кБ]

IBeRUS #17.10.2018 12:38

IBeRUS

аксакал

★★

Попался...

Прикреплённые файлы:


Flint #17.10.2018 20:53 @IBeRUS#17.10.2018 12:38

+2

Flint

втянувшийся

IBeRUS> Попался...

Немного странный чертеж... Нарушены пропорции, что хорошо видно на проекции корпус, да и сама она не верна.
Есть доступная в Сети монография Будрио по этому кораблю, там чертежи не в пример лучше.

Прикреплённые файлы:

Страницы из Jean Boudriot Publications - A Privateer's Vessel Bonhomme Richard 1779 (Ancre).jpg (скачать) [2539x3602, 346 кБ]

Страницы из Чертежи Bonhomme Richard (1779).jpg (скачать) [2250x1717, 443 кБ]

Страницы из Чертежи Bonhomme Richard (1779)-2.jpg (скачать) [9206x3998, 1,38 МБ]

IBeRUS #18.10.2018 12:09 @Flint#17.10.2018 20:53

+1

IBeRUS

аксакал

★★

Flint> Немного странный чертеж... Нарушены пропорции, что хорошо видно на проекции корпус, да и сама она не верна.Есть доступная в Сети монография Будрио по этому кораблю, там чертежи не в пример лучше.
Саша,я же не спорю за истинность,разместил в соответствующей ветке попавшийся чертёжик - может кому и сгодится!

BlackRed #22.10.2018 23:30

BlackRed

новичок

Здравствуйте, помогите пожалуйста никак не могу найти чертежи парусного линкора "Слава России". Если у кого есть скиньте пожалуйста.

Flint #23.10.2018 12:21 @BlackRed#22.10.2018 23:30

+2

Flint

втянувшийся

BlackRed> Здравствуйте, помогите пожалуйста никак не могу найти чертежи парусного линкора "Слава России". Если у кого есть скиньте пожалуйста.

Надежнее всего заказать чертежи в электронном виде на сайте РГАВМФ в разделе Обращения граждан-Заказы и заявки.

Заказы и заявкиРоссийский государственный архив Военно-Морского Флота

ЗАКАЗЫ И ЗАЯВКИ // rgavmf.ru

Данные на 66-пушечный корабль "Слава России":
Фонд 327, Опись 1, Ед.Хр.677
66-пушечный корабль 'Слава России'. 155ф. 6д. х 41ф. 6д. х 18ф. Общий чертеж. (конструктор Д. Масальской).
